¿Cuál es la tolerancia del diámetro externo de los tubos de titanio?
Como proveedor experimentado de tubos de titanio, a menudo recibo consultas de clientes sobre la tolerancia del diámetro externo de estos tubos especializados. Comprender la tolerancia del diámetro externo es crucial para garantizar el ajuste y el rendimiento adecuados de los tubos de titanio en diversas aplicaciones. En esta entrada de blog profundizaré en el concepto de tolerancia del diámetro exterior, su significado y los factores que influyen en él.
Comprensión de la tolerancia del diámetro externo
La tolerancia del diámetro externo se refiere a la desviación permitida del diámetro externo nominal especificado de un tubo de titanio. Se expresa como un valor más o menos, lo que indica el rango aceptable dentro del cual puede variar el diámetro externo real del tubo. Por ejemplo, si un tubo de titanio tiene un diámetro externo nominal de 10 mm con una tolerancia de ±0,1 mm, el diámetro externo real del tubo puede oscilar entre 9,9 mm y 10,1 mm.
La tolerancia es un parámetro crítico en la fabricación y control de calidad de tubos de titanio. Garantiza que los tubos cumplan con las especificaciones requeridas y puedan usarse indistintamente en diferentes aplicaciones. Una tolerancia estrecha indica un mayor nivel de precisión en el proceso de fabricación, lo que da como resultado tubos que se ajustan con mayor precisión y funcionan mejor. Por otro lado, una tolerancia más flexible puede ser aceptable para aplicaciones donde una ligera variación en el diámetro externo no afecta significativamente el rendimiento del tubo.
Importancia de la tolerancia del diámetro externo
La tolerancia del diámetro externo de los tubos de titanio juega un papel vital en varios aspectos de su uso y rendimiento. Aquí hay algunas razones clave por las que la tolerancia es importante:
Ajuste y montaje
En aplicaciones donde es necesario conectar o ensamblar tubos de titanio con otros componentes, como en sistemas de plomería, automoción o aeroespaciales, un diámetro externo preciso es esencial para un ajuste adecuado. Los tubos con una tolerancia estricta garantizan una conexión segura y sin fugas, lo que reduce el riesgo de fallas del sistema y mejora la confiabilidad general.
Actuación
El diámetro externo de un tubo de titanio puede afectar sus propiedades mecánicas y de flujo de fluidos. Por ejemplo, en los intercambiadores de calor, es necesario un diámetro externo constante para mantener tasas de transferencia de calor uniformes. En los sistemas hidráulicos, el diámetro externo correcto garantiza un flujo de fluido y una regulación de presión adecuados. Las desviaciones de la tolerancia especificada pueden provocar una reducción del rendimiento y la eficiencia.
Compatibilidad
Los tubos de titanio se utilizan a menudo junto con otros materiales y componentes. Una tolerancia del diámetro externo bien controlada garantiza la compatibilidad con accesorios, válvulas y conectores estándar, lo que facilita la integración de los tubos en los sistemas existentes. Esto simplifica el proceso de instalación y reduce la necesidad de piezas hechas a medida.
Factores que influyen en la tolerancia del diámetro externo
Varios factores pueden influir en la tolerancia del diámetro externo de los tubos de titanio durante el proceso de fabricación. Comprender estos factores es esencial para que los proveedores controlen y mantengan el nivel deseado de tolerancia.
Proceso de fabricación
El método utilizado para fabricar los tubos de titanio tiene un impacto significativo en la tolerancia alcanzable. Los procesos de fabricación comunes incluyen la producción de tubos sin costura y la producción de tubos soldados.
- Tubos sin costura: Los tubos de titanio sin costura se producen perforando un tocho sólido y luego laminándolo hasta obtener el diámetro y espesor de pared deseados. Este proceso generalmente permite una tolerancia de diámetro externo más estricta en comparación con los tubos soldados. El uso de laminadores avanzados y técnicas de mecanizado de precisión puede mejorar aún más la precisión del diámetro externo.
- Tubos soldados: Los tubos de titanio soldados se fabrican soldando una tira de titanio en forma tubular. El proceso de soldadura puede introducir cierta variabilidad en el diámetro externo, especialmente cerca de la costura de soldadura. Sin embargo, con técnicas de soldadura adecuadas y procesamiento posterior a la soldadura, como dimensionamiento y enderezamiento, es posible lograr tolerancias aceptables.
Propiedades de los materiales
Las propiedades de la aleación de titanio utilizada en la fabricación de tubos también pueden afectar la tolerancia del diámetro externo. Las diferentes aleaciones de titanio tienen diferentes coeficientes de expansión térmica, dureza y ductilidad, lo que puede influir en el comportamiento del material durante el proceso de fabricación. Por ejemplo, las aleaciones con mayor dureza pueden ser más difíciles de moldear con precisión, lo que da como resultado una tolerancia más flexible.
Equipos y herramientas
La calidad y precisión del equipo y las herramientas de fabricación desempeñan un papel crucial para lograr la tolerancia del diámetro externo deseada. Los laminadores, matrices de trefilado y herramientas de corte bien mantenidos y calibrados son esenciales para producir tubos con dimensiones consistentes. Cualquier desgaste o daño del equipo puede provocar variaciones en el diámetro externo.
Control de calidad
Se necesitan medidas efectivas de control de calidad para monitorear y garantizar la tolerancia del diámetro externo de los tubos de titanio. Esto incluye la inspección y medición periódica de los tubos durante el proceso de fabricación utilizando instrumentos de medición de precisión como calibradores, micrómetros y medidores láser. También se pueden utilizar técnicas de control de procesos estadísticos para analizar los datos e identificar cualquier tendencia o desviación de la tolerancia especificada.
Estándares industriales para tolerancia del diámetro externo
La tolerancia del diámetro externo de los tubos de titanio suele especificarse según los estándares de la industria. Estos estándares proporcionan pautas para que los fabricantes y usuarios garanticen la calidad y compatibilidad de los tubos. Algunos de los estándares comúnmente referenciados incluyen:
- Normas ASTM: La Sociedad Estadounidense de Pruebas y Materiales (ASTM) ha desarrollado una serie de normas para tubos de titanio, como la ASTM B338 para tubos de condensadores e intercambiadores de calor de titanio y aleaciones de titanio sin costura y soldados. Estas normas especifican las tolerancias de diámetro externo permitidas en función del diámetro nominal y el espesor de pared de los tubos.
- Normas ISO: La Organización Internacional de Normalización (ISO) también tiene normas relacionadas con los tubos de titanio, que definen los requisitos dimensionales y las tolerancias. Las normas ISO son ampliamente reconocidas y utilizadas en el comercio y la fabricación internacionales.
Nuestras ofertas y aplicaciones
Como proveedor de tubos de titanio, ofrecemos una amplia gama de tubos de titanio con diferentes tolerancias de diámetro externo para satisfacer las diversas necesidades de nuestros clientes. Nuestro portafolio de productos incluyeTubo/tubo roscado de titanio,Tubo/tubo de escape de titanio, yTubo/tubo capilar de titanio.
Nuestros tubos roscados están diseñados para aplicaciones donde se requiere una conexión segura y fácil de instalar. Están disponibles en varios tipos y tamaños de rosca, con estrechas tolerancias de diámetro externo para garantizar un ajuste adecuado con accesorios roscados estándar.

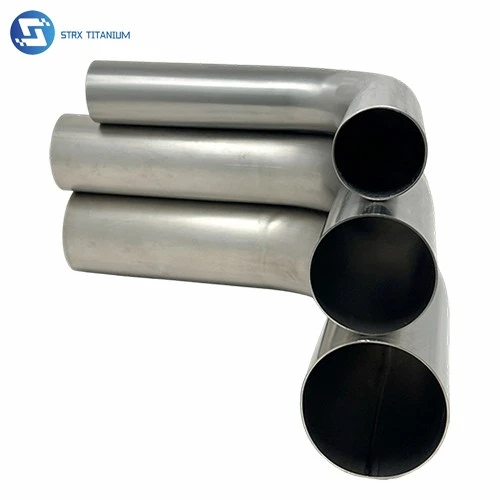

El tubo de escape se utiliza en aplicaciones automotrices y aeroespaciales, donde la resistencia a altas temperaturas y a la corrosión son esenciales. Mantenemos un control estricto sobre la tolerancia del diámetro externo para garantizar un flujo de escape y un rendimiento óptimos.
Los tubos capilares, por otro lado, se utilizan en aplicaciones como dispositivos médicos, instrumentación y sistemas de microfluidos. Estos tubos requieren diámetros externos extremadamente precisos y utilizamos técnicas de fabricación avanzadas para lograr las estrechas tolerancias necesarias para estas aplicaciones.
Contáctenos para adquisiciones
Si está buscando tubos de titanio de alta calidad con tolerancias precisas de diámetro externo, lo invitamos a contactarnos para adquirirlos. Nuestro equipo de expertos puede brindarle información detallada sobre nuestros productos, incluidas las tolerancias de diámetro externo disponibles, los materiales y los procesos de fabricación. También podemos trabajar con usted para desarrollar soluciones personalizadas que cumplan con sus requisitos específicos. Ya sea que necesite una pequeña cantidad para un prototipo o un gran volumen para un proyecto de producción, estamos comprometidos a brindarle los mejores productos y servicios.
Referencias
- Comité del Manual de la MAPE. Manual de ASM Volumen 2: Propiedades y selección: aleaciones no ferrosas y materiales para fines especiales. MAPE Internacional, 2001.
- ASTM Internacional. ASTM B338 - 22 Especificación estándar para tubos de condensadores e intercambiadores de calor de titanio y titanio soldados y sin costura. ASTM Internacional, 2022.
- ISO/TC 156. ISO 5817:2014 Soldadura - Fusión - uniones soldadas en acero, níquel, titanio y sus aleaciones (excluida la soldadura por viga) - Niveles de calidad para imperfecciones. Organización Internacional de Normalización, 2014.
